Pintu Keluar/Pintu Kebakaran
Dalam sebuah bangunan harus memiliki pintu keluar/pintu kebakaran yang berfungsi untuk akses evakuasi. Dalam perencanaan pintu keluar ada beberapa kriteria yang disyaratkan untuk digunakan dalam perancangan pada Tabel Jarak Tempuh Keluar tentang lokasi pintu keluar dan jarak maksimal dari pintu keluar ke tempat yang aman di luar bangunan.
Dalam Bab 3 Peraturan Menteri Pekerjaan Umum Nomor: 26/PRT/M/2008 menjelaskan bahwa pintu
kebakaran harus didesain mampu berayun dari posisi manapun hingga mencapai posisi terbuka. Menurut Juwana (2005:136), beberapa syarat yang perlu dipenuhi oleh pintu kebakaran, di antaranya adalah:
Untuk menentukan jumlah dan lebar pintu kebakaran tiap zona dapat ditentukan dengan perhitungan di bawah ini:
(1) Perhitungan luas bangunan (A) tiap lantai atau zona
Kita bisa mengetahui luas bangunan (A) dari gambar rencana (contoh: A = 632 m2)
(2) Perhitungan jumlah orang (N)
Pada Tabel Komponen Penentuan Lebar Pintu Keluar dibawah ini kita bisa menetapkan beban okupansi bangunan (contoh: Jenis bangunan komersil dengan bebab okupensi 5,6 untuk lantai lain)
Setelah itu kita dapat menentukan jumlah orang (N) dengan perhitungan:
(3) Perhitungan kebutuhan eksit pada tiap lantai
Setelah mengetahui jumlah orang tiap lantai atau zona, selanjutnya menghitung kebutuhan eksit pada tiap lantai dengan langkah-langkah sebagai berikut:
Catatan Sumber:
Tabel Jarak Tempuh Keluar
Dalam Bab 3 Peraturan Menteri Pekerjaan Umum Nomor: 26/PRT/M/2008 menjelaskan bahwa pintu
kebakaran harus didesain mampu berayun dari posisi manapun hingga mencapai posisi terbuka. Menurut Juwana (2005:136), beberapa syarat yang perlu dipenuhi oleh pintu kebakaran, di antaranya adalah:
- Pintu harus tahan terhadap api sekurang-kurangnya dua jam,
- Pintu harus dilengkapi dengan: minimal 3 engsel, alat penutup pintu otomatis (door closer), tuas/tungkai pembuka pintu (panic bar), tanda peringatan: “PINTU DARURAT – TUTUP KEMBALI”, dan kaca tahan api (maksimal 1 m2) diletakkan di setengah bagian atas dari daun pintu; dan
- Pintu harus dicat dengan warna merah

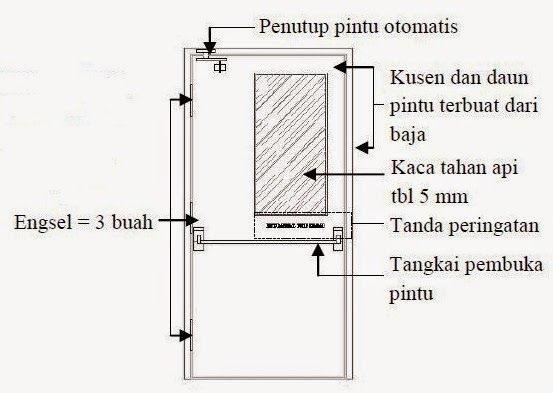

Desain Pintu Kebakaran
Warna Pintu Kebakaran
Untuk menentukan jumlah dan lebar pintu kebakaran tiap zona dapat ditentukan dengan perhitungan di bawah ini:
(1) Perhitungan luas bangunan (A) tiap lantai atau zona
Kita bisa mengetahui luas bangunan (A) dari gambar rencana (contoh: A = 632 m2)
(2) Perhitungan jumlah orang (N)
Pada Tabel Komponen Penentuan Lebar Pintu Keluar dibawah ini kita bisa menetapkan beban okupansi bangunan (contoh: Jenis bangunan komersil dengan bebab okupensi 5,6 untuk lantai lain)
Tabel Komponen Penentuan Lebar Pintu Keluar
Setelah itu kita dapat menentukan jumlah orang (N) dengan perhitungan:
N = Luas Bangunan (A)/Beban Okupansi = 632/5,6 = 112,85 orang ~ 113 orang
(3) Perhitungan kebutuhan eksit pada tiap lantai
Setelah mengetahui jumlah orang tiap lantai atau zona, selanjutnya menghitung kebutuhan eksit pada tiap lantai dengan langkah-langkah sebagai berikut:
- Waktu escape (T) untuk bahaya kebakaran sedang = 3 menit (Keselamatan Bahaya Kebakaran, dikutip dari: http://pkppksupadio.wordpress.com)
- Lebar Tempat Keluar (U): N/(40 x T) = 113/(40 x 3) = 0,95 ~ 1 m
- Jumlah eksit (E): (U/4) + 1 = (1/4) + 1 = 1,25 ~ 1 unit
Catatan Sumber:
- Juwana, J. S. 2005. Sistem Bangunan Tinggi, Jakarta: Erlangga.
- Peraturan Menteri Pekerjaan Umum Nomor: 26/PRT/M/2008 tentang Persyaratan Teknis Sistem Proteksi Kebakaran pada Bangunan Gedung dan Lingkungan. 2008. Jakarta: Departemen Pekerjaan Umum.
- PKP-PK. 21 Maret 2012. Keselamatan Bahaya Kebakaran, (Online), (http: //pkppksupadio. wordpress. com/2012/03/21/keselamatan - bahaya-kebakaran/)
Pintu darurat adalah pintu yang langsung menuju tangga
kebakaran dan hanya dipergunakan apabila terjadi kebakaran.
Persyaratan yang harus dipenuhi oleh pintu darurat adalah :
a. Pintu harus tahan terhadap api sekurang-kurangnya dua
jam.
b. Pintu harus dilengkapi minimal 3 engsel.
c. Pintu juga harus dilengkapi dengan alat penutup otomatis
(door closer). Bila pintu dioperasikan dengan tenaga listrik maka harus dapat
dibuka secara manual bila terjadi kerusakan, dapat membuka langsung kearah
jalan umum dan harus dapat membuka otomatis bila terjadi kegagalan pada daya
listrik atu saat aktivasi alarm kebakaran.
d. Pintu dilengkapi dengan tuas atau tungkai pembuka pintu
yang berada diluar ruang tangga (kecuali tangga yang berada dilantai dasar,
berada didalam ruang tangga) dan sebaiknya menggunakan tuas yang memudahkan,
terutama dalam keadaan panik (panic bar).
e. Pintu dilengkapi dengan tanda peringatan “TANGGA DARURAT
– TUTUP KEMBALI”.
f. Pintu dapat dilengkapi dengan kaca tahan api.
g. Ambang pintu harus
tidak mengenai anak tangga atau ramp minimal selebar daun pintu.
h. Pintu paling atas membuka kearah luar (atap bangunan) dan
semua pintu lainnya membuka kearah ruangan tangga kecuali pintu paling bawah
membuka keluar dan langsung berhubungan ruang luar.
